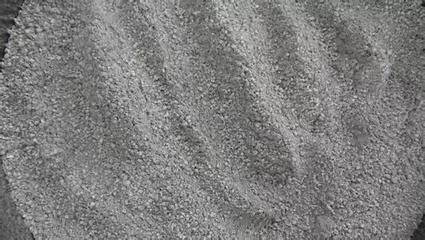

保温砂浆作为建筑外墙保温与装饰的重要材料，其开裂问题不仅影响美观，更可能降低保温效果，甚至引发渗水等后续问题。要有效防止保温砂浆开裂，需要从材料选择、基层处理、施工工艺及后期养护等多个环节进行系统控制。
一、 严格把控材料质量与配比
- 选择优质产品：采购时应选用正规厂家生产的、性能稳定的保温砂浆。其粘结强度、抗压强度、柔韧性（压折比）等关键指标需符合国家标准。优质的砂浆通常添加了抗裂纤维（如聚丙烯纤维）或聚合物乳液，能有效抑制塑性收缩和干燥收缩裂纹的产生。
- 确保配套使用：保温系统是一个整体，应使用厂家提供的全套配套材料，包括界面剂、抹面砂浆、耐碱网格布等，确保各层材料之间的相容性与协同工作性能。
- 现场配比精准：严格按照产品说明书进行现场搅拌，控制好水灰比。加水过多会降低砂浆强度，加剧收缩；加水过少则影响施工和易性，导致粘结不牢。搅拌应均匀，并遵循“即拌即用”原则，防止砂浆初凝。
二、 重视基层处理与施工环境
- 基层必须牢固、平整、洁净：施工前需彻底清理基层的灰尘、油污、脱模剂等，并检查其强度。对于空鼓、开裂、平整度差的基层，必须先进行修补、找平。混凝土或砌体基层应涂刷专用的界面处理剂，以增强粘结力，减少因基层吸水过快或粘结不良导致的空鼓和开裂。
- 控制环境条件：施工及养护期间的环境温度宜在5℃-35℃之间，避免在高温暴晒、大风或雨天施工。高温大风天气会加速表面水分蒸发，导致内外干燥速率差异过大而产生裂缝。必要时应采取遮阳、挡风措施。
三、 规范施工工艺是关键
- 分层涂抹，控制厚度：保温砂浆施工通常需分两遍进行。第一遍应用力抹压，使砂浆与基层紧密粘结，厚度不宜过厚（一般不超过15mm）。待第一遍砂浆表干（通常24小时后）再涂抹第二遍。总厚度应符合设计要求，单次涂抹过厚易因收缩不均而下坠、开裂。
- 压入耐碱玻纤网格布：这是防裂的核心构造措施。在抹面砂浆施工时，应在砂浆初凝前，将耐碱玻纤网格布压入砂浆中，并确保其平整、无褶皱，搭接宽度不小于100mm。网格布能有效分散应力，抑制裂缝的扩展。在门窗洞口、阴阳角等应力集中部位，应增设加强网格布。
- 采用合理的施工手法：涂抹时宜用刮杠找平，再用抹子收光，避免反复揉搓。施工应连续，避免在墙体上留下施工缝。如需留缝，应做成阶梯形斜槎。
四、 加强施工后的养护与管理
- 及时进行湿养护：保温砂浆施工完毕后，在硬化初期（通常施工后1-2天内）应避免快速失水。可采用喷雾器洒水保持表面湿润，或覆盖湿布、塑料薄膜进行养护，养护时间不少于3天。良好的养护能促进水泥水化，减少干缩裂缝。
- 设置合理的分隔缝：对于大面积墙面，应按照设计设置伸缩缝或装饰分隔缝，将大面积分割成小块，从而释放材料因温湿度变化产生的应力，避免产生集中性裂缝。
- 控制后续工序的衔接时间：确保保温砂浆层充分干燥、固化并达到规定强度后，再进行饰面层（如涂料、面砖）的施工。过早进行后续作业会扰动未稳定的基层。
而言，防止保温砂浆开裂是一项系统工程，不存在单一的“特效药”。它要求从“合格的材料、合格的基层、合格的施工、合格的养护”四个维度进行全过程精细化管理。只有环环相扣，严格遵循技术规程，才能最大程度地保证保温砂浆饰面层的平整、完整与耐久，实现其保温与装饰的双重功能。
